Λεπτομέρειες:
|
| Τύπος εργαλείων: | Εργαλεία ΑΠΡ | Εφαρμογή: | Λειτουργία δοκιμής & ολοκλήρωσης πετρελαιοπηγών |
|---|---|---|---|
| Υλικό: | Χάλυβας κραμάτων | Μέγεθος περιβλημάτων: | 7» - 7 5/8» που εγκιβωτίζουν |
| Πρότυπα: | NACE MR0175 | Συνθήκες εργασίας: | Υπηρεσία H2S επάνω από 175oF |
| Πίεση εργασίας: | 10000Psi | Σύνδεση: | Πλαίσιο Χ CAS καρφίτσα |
| Επισημαίνω: | NACE MR0175 Ανακτήσιμη κυκλική βαλβίδα,Δοκιμασμός βρύσης ανακτήσιμης κυκλικής βαλβίδας,7'' πλήρης διάτρησης ανακτήσιμη κυκλική βαλβίδα |
||

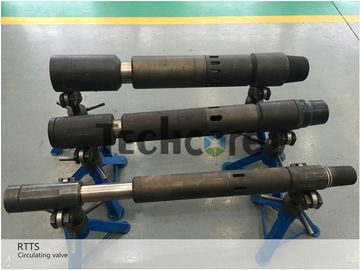

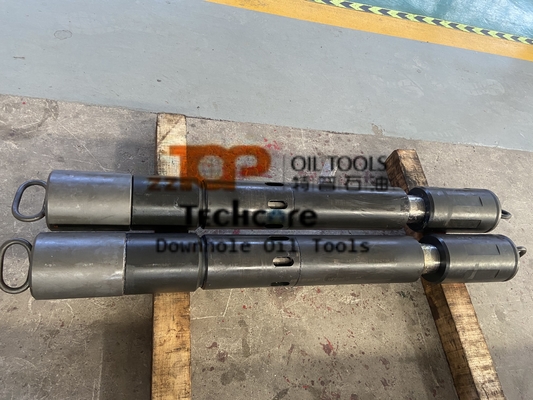

7» το σύνολο βαλβίδων κυκλοφορίας RTTS άντεξε την ανακτήσιμη κυκλοφορώντας βαλβίδα
Η κυκλοφορώντας βαλβίδα RTTS είναι ένα σύνολο άντεξε την ανακτήσιμη κυκλοφορώντας βαλβίδα στον τύπο Halliburton. Η κυκλοφορώντας βαλβίδα RTTS υποβάλλεται αίτηση για τη σειρά δοκιμής μίσχων τρυπανιών με το συσκευαστή RTTS και η κυκλοφορώντας βαλβίδα RTTS μπορεί να κλειδωθεί κλειστός όταν ο συσκευαστής πρόκειται unset να αντιστρέψει το ρευστό γύρω από το κατώτατο σημείο του συσκευαστή. Το σύνολο άντεξε το σχέδιο του RTTS κυκλοφορώντας ότι η βαλβίδα επιτρέπει στα πυροβόλα όπλα σωλήνωση-τύπων και άλλο εξοπλισμό γραμμών καλωδίων για να περάσει.
Λειτουργία της κυκλοφορώντας βαλβίδας RTTS
Όταν η κυκλοφορώντας βαλβίδα RTTS τοποθετείται στην τρύπα, η βαλβίδα πρέπει να είναι στην κλειδωμένη ανοικτή θέση. Η j-αυλάκωση στο φραγμό έλξης συσκευαστής-σωμάτων (ή το μανίκι έλξης) πρέπει επίσης να τοποθετηθεί στη θέση unset. Όταν την κυκλοφορώντας βαλβίδα ανοίγουν για να βγεί από την τρύπα, τη σωλήνωση χαμηλώνουν, γυρίζουν στο δικαίωμα, και παίρνεται. Η λειτουργούσα αρχή της κυκλοφορώντας βαλβίδας RTTS είναι βασισμένη lug στις μετακινήσεις σε μια j-αυλάκωση. Lugs κινούνται με ο χειρισμός. Όταν lug είναι στην ανώτερη θέση, η κυκλοφορώντας βαλβίδα είναι ανοικτή όταν lug είναι στη χαμηλότερη θέση, η κυκλοφορώντας βαλβίδα είναι κλειστή.
Προδιαγραφή της κυκλοφορώντας βαλβίδας RTTS
| P/N: 10812566700775/8» κυκλοφορώντας βαλβίδα RTTS | |
| Ονομαστικό μέγεθος | 7» - 75/8» |
| IDm μέσα. | 2.375» (60mm) |
| Μήκος σύνθεσης | 35.27» (895.9mm) |
| Περιοχή ροής | 1700mm2 |
| Εκτιμημένη πίεση εργασίας | 70Mpa (10000psi) |
| Θερμοκρασία εργασίας | -20°C~204C |
| Υπηρεσία | H2SNACEMR 0175 (επάνω από 175F) |
| Νήμα σύνδεσης | 31/2 " ΕΑΝ κιβώτιο-καρφίτσα |
* Η κυκλοφορώντας βαλβίδα RTTS είναι ανταλλάξιμη με τον τύπο Halliburton
﹡ Εξεταστικές οδηγίες ασφάλειας HSE ﹡ της κυκλοφορώντας βαλβίδας RTTS
1. Κατά τρέξιμο κάθε δοκιμής πίεσης, την πρέπει να αυξήσετε την πίεση βαθμιαία. Όταν η πίεση είναι μέχρι 20MPa, το ισχύω επάνω για ένα λεπτό, κατόπιν κάθε 10MPa το κρατά για ένα λεπτό μέχρι την πίεση εκτίμησης
2. Κατά τη διάρκεια να κάνει τη δοκιμή πίεσης, το εργαλείο πρέπει να τοποθετηθεί στο κοίλωμα δοκιμής και να καλύψει τον προστατεύοντας πίνακα στο βούλωμα δοκιμής πίεσης.
3.During ολόκληρη η διαδικασία, σιγουρεύεται ότι ο ολόκληρος χειριστής δοκιμής κρατά μακρυά από το βούλωμα και την ένωση που μπορούν να παραγραφούν.
4.Test η περιοχή πρέπει να θέσει την απομόνωση, άλλες εκτός από το χειριστή που δεν επιτρέπεται για να εισαγάγει την περιοχή δοκιμής.
5.If υπάρχει οποιος δήποτε στην περιοχή δοκιμής, πρέπει να θέσει την απομόνωση, αποφεύγοντας τη μύγα παραγωγής δοκιμής από την περιοχή δοκιμής.
* Τα εργαλεία δοκιμής μίσχων τρυπανιών είναι διαθέσιμα για την εγκιβωτισμένη τρύπα, την ανοικτή τρύπα και τη λεπτή τρύπα συμπεριλαμβανομένου:
Πλήρης άντεξε τον ανακτήσιμο συσκευαστή, το σύνολο άντεξε την ανακτήσιμη κυκλοφορώντας βαλβίδα, το σύνολο άντεξε την ανακτήσιμη ένωση ασφάλειας, downhole βαλβίδα ελεγκτών, επίλεκτη βαλβίδα ελεγκτών, βαλβίδα LPR- Ν, βαλβίδα omni, κυκλοφορώντας βαλβίδα πολυ-κύκλων, υδραυλικό βάζο, κάθετος απορροφητής κλονισμού, ακτινωτός απορροφητής κλονισμού, κυκλοφορώντας βαλβίδα ασφάλειας RD, υψηλός ανακτήσιμος συσκευαστής με την παράκαμψη, συσκευαστής CHAMP, βαλβίδα IPO, βαλβίδα δοκιμής σειράς σωληνώσεων, βαλβίδα αγωγών τύπων μανικιών, δειγματοληπτική συσκευή δίσκων ρήξης, έξοχη βαλβίδα ασφάλειας με πίνακας ελέγχου, βαλβίδα ασφάλειας ΙΠ για downhole τη λειτουργία και ούτω καθεξής.
